Hướng dẫn lắp đặt bộ thu phát tín hiệu SB-156HW

Hướng dẫn lắp đặt bộ thu phát tín hiệu SB-156HW

SB-HITECH hãng TODAAIR

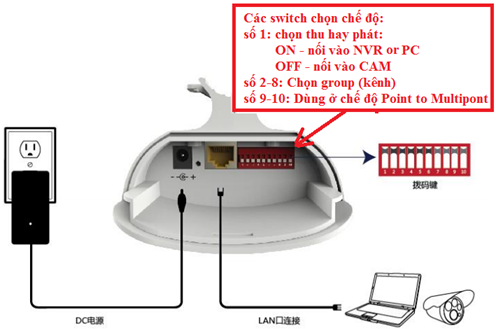

Cách đấu nối:

Trước khi lắp đặt camera vào thiết bị thu phát cần đảm bảo đã setup để đầu ghi hoặc máy tính đã kết nối được với camera thông qua dây trực tiếp

1.Tại đầu camera (ở cabin thang máy):  Switch số 1 luôn gạt xuống để cài đặt thiết bị thành chức năng CPE (trạng thái mặc định là tất cả các swich từ 1-8 đều đang gạt lên)

• Cấp điện 12VDC cho bộ thu phát SB-156HW (dùng nguồn 12 VDC)
• Lấy dây mạng cắm nối từ cổng LAN của bộ thu phát vào Camera IP. (lưu ý phải cấp nguồn riêng cho camera)

2.Tại đầu về máy tính: (Lắp ở nóc hố kỹ thuật hoặc dưới chân hố kỹ thuật thang máy)

Lưu ý quan trọng: Không để hướng bộ thu phát này nhìn vào nhau, nên cho quay về phía ngoài để tránh tín hiệu quá mạnh (trường hợp này chỉ đèn 4 sáng) thiết bị sẽ dễ bị treo





Switch số 1 luôn gạt lên để cài đặt thiết bị thành chức năng AP (trạng thái mặc định là tất cả các swich từ 1-10 đều đang gạt lên)

• Cấp điện 12VDC cho bộ thu phát SB-156HW (dùng nguồn 12 VDC)
• Lấy dây mạng cắm nối từ cổng LAN (của bộ thu phát) vào máy tính hoặc mạng LAN, hoặc đầu ghi

(luôn đảm bảo trong cùng 1 cặp switch số 1 khác nhau, từ 2 đến 8 phải giống nhau)

3. Kiểm tra trạng thái kết nối:

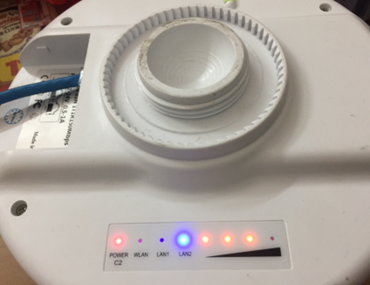

Sau khi kết nối dây xong, kiểm tra các đèn báo trên bộ SB-156HW

Quan sát các Đèn

Power: Sáng đỏ - báo đã cấp nguồn thành công

WLAN: Sáng – Báo bộ thu phát đã nhận ra nhau

LAN1: sáng báo đã kết nối với camera hoặc máy tính

Đèn mức tín hiệu từ 1-4

Chỉ đèn 1 sáng: tín hiệu quá yếu (do vật cản hoặc khoảng cách xa quá, hoặc hướng phát không đúng)

Đèn 1 và 2 cùng sáng: Mức tín hiệu yếu

Đèn 1,2 và 3 cùng sáng: Mức tín hiệu bình thường (hoạt động tốt)

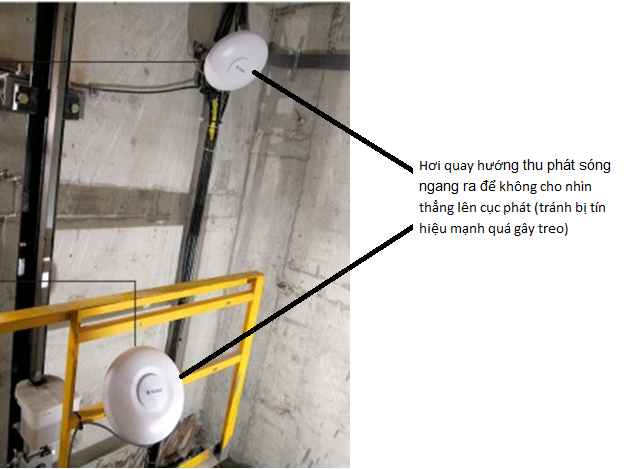

Chỉ đèn 4 sáng: Tín hiệu quá mạnh – không nên dùng vì thiết bị thỉnh thoảng sẽ bị treo nếu chỉ 1 đèn 4 sáng  (do cục thu và phát quá gần nhau và mặt nhìn thẳng vào nhau, khuyến cáo nên chỉnh lệch góc đi để tín hiệu không quá mạnh). Nếu lắp trong thang máy thì để chéo góc và quay hướng thu phát lệch vào tường để tránh tín hiệu quá mạnh

Đèn 1,2,3,4 cùng sáng: Tín hiệu rất tốt

B. Trường hợp lắp nhiều thang máy gần nhau, hoặc thang máy không có vách ngăn giữa các thang:

Để tránh xung nhiễu từ cặp thu phát này sang cặp thu phát khác

Vẫn đấu nối và cài đặt switch số 1 như trên:

Đặt cho mỗi cặp thu phát (1 thang máy) 1 nhóm (group) khác nhau

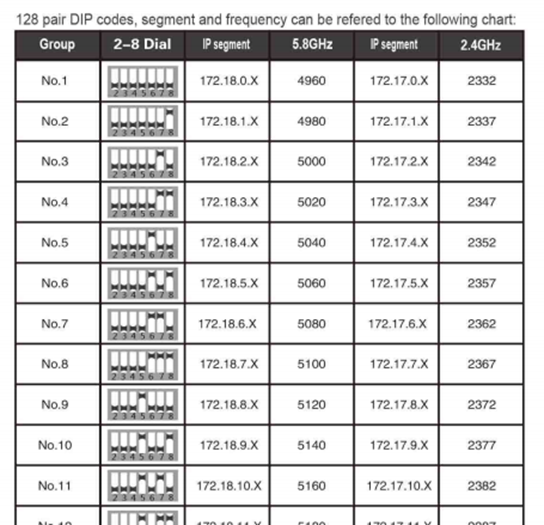

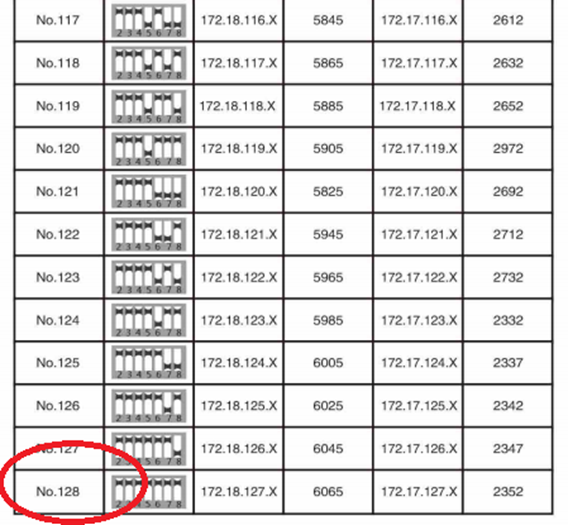

Các switch số 2,3,4,5,6,7,8  là các switch chọn group

Tổng có thể chọn được 128 group khác nhau:

Gạt switch số 2,3,4,5,6,7,8 theo hướng dẫn sau:

Nếu chỉ có 5 thang máy gần nhau thì cứ cặp thu phát ở thang số 1 thì switch số 2 on, cặp ở thang số 2 thì switch số 3, … cặp ở thang máy số 5 thì switch số 6 on

(Lưu ý: Luôn đảm bảo 1 cặp thu phát trong cùng 1 thang máy các switch từ 2 đến 8 phải gạt giống nhau, switch số 1 khác nhau)

Switch số 9 và số 10 dùng trong trường hợp nhiều bộ CPE (tối đa 4) phát về 1 bộ AP, khi đó các switch 1-8 của bộ CPE đặt giống nhau. Chỉ 9,10 khác nhau.

(Trang 7 tài liệu tiếng anh kèm theo)

Tham khảo giá sản phẩm tại đây: https://bom.so/jb0ob4

                                https://bom.so/bJI9ni





Sản phẩm SB-156HW đã được Cục Viễn Thông test kiểm nghiệm và cấp chứng nhận hợp quy (các sản phẩm thu phát không dây mà không có chứng nhận này khi lắp đặt rất dễ bị xử phạt vì ảnh hưởng đến các thiết bị di động khác)
